Флагманский станок
Форматно-раскроечный станок NANXING MJ1132F
К товару
Главная Кромкооблицовочные станки Автоматические кромкооблицовочные станки Nanxing NBC332S. Автоматический кромкооблицовочный станок.

Автоматический кромкооблицовочный станок NANXING NBС332S

Рейтинг:
(0 голосов)
6 500 000 тенге
7 100 000 тенге
Количество:
Быстрый заказ
Артикул: 332S
Поделиться



Функционал:

наклейка

торцовка

фрезеровка

циклевка

полировка



Описание: Автоматический проходной кромко-облицовочный станок профессионального уровня. Функции: наклейка, торцовка, фрезеровка, циклевка, полировка. Профессиональные узлы и агрегаты, надежная конструкция и высочайшее качество сборки станка.

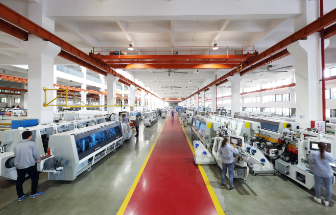

Профессиональная сборка и контроль качества

  • Сборка это очень важный этап для лучшей работы станка. На профессиональной линии сборки Nanxing всё, от корпуса станка до мелких электрических компонентов устанавливаются профессиональными механиками, что гарантирует стандартизацию и производительность станков.
  • Продвинутое измеряющее оборудование и строгий контроль качества помогают убедиться, что готовый станок, который мы предлагаем нашим клиентам высокого качества.

  1. Станина
  • Стальная рама сварена из толстых стальных плит, точная фрезеровка выполняется на промышленных обрабатывающих центрах MAZAK Япония. Каждая станина проходит термическую обработку в специальной погружной печи для снятия внутренних напряжений в металле.
  • Сварка производится промышленными сварочными роботами, что обеспечивает высочайшее качество сварных швов, исключает человеческий фактор.

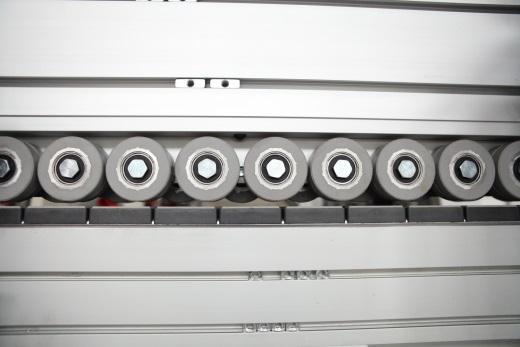

  1. Прижимная балка
  • Алюминиевая прижимная балка обеспечивает прекрасную жесткость и долгий срок службы.
  • Высота балки регулируется автоматически в зависимости от толщины детали при вводе информации о детали на сенсорном экране, что сохраняет много времени.
  • Резиновые ролики компактно соединены в ряд и прижимают деталь, чтобы подавать ее без смещения.

D:\南兴\技术文件\各产品系列规格书\规格书用资料\图片\产品细节图片\封边机\NB4J\IMG_0116.JPGD:\南兴\技术文件\各产品系列规格书\规格书用资料\图片\产品细节图片\封边机\封边机零部件\自动升降压梁.JPGE:\南兴\宣传资料\照片\机器图片\产品细节图片\封边机\封边机零部件\平压轮.JPG

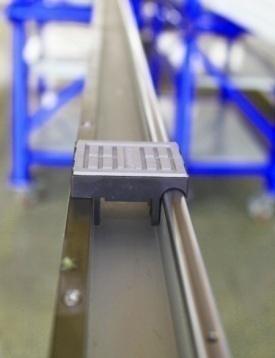

  1. Конвейер
  • Длинный прямой полукруглый направляющий рельс проходит обработку перед установкой, плашки конвейера могут идеально контактировать с направляющим рельсом, почти без зазоров.
  • Два жёстких стальных стержня соединяют "поддерживающий конвейер” с корпусом станка для обеспечения стабильной подачи широких деталей. Максимальная длина выдвижения 600мм.
  • Двигатель конвейера делает возможным запуск с переменной частотой, очень стабилен и оснащен тормозной системой. Простота запуска и снятия деталей.


E:\南兴\宣传资料\照片\机器图片\产品细节图片\封边机\封边机零部件\流利条.JPG E:\南兴\宣传资料\照片\机器图片\产品细节图片\封边机\封边机零部件\Anke发来 NB7CJ\KAM780_Handling2.png C:\Users\Administrator\Desktop\NBC332\IMG_0124.JPG

  1. Клеевая ванна
  • Покрытая изнутри тефлоном клеевая ванна для клея-расплава имеет большую емкость (около 5 литров).
  • Мощные нагреватели расплавляют клей быстро и равномерно.


  1. Вращающийся стол для рулона кромки
  • Вращающийся стол для рулона кромки высокого качества находится на нужной высоте для плавной подачи кромки и имеет долгий срок службы.
  • Позволяет положить рулон кромки диаметром до 600 мм.


  1. Предварительная обрезка кромки
  • Сначала кромка отрезается от рулона с небольшим запасом, по 5-7 мм с каждой с каждой стороны детали (начало и конец).
  • Обрезка производится острым ножом гильотинного типа с приводом от мощного пневмоцилиндра.

E:\南兴\宣传资料\照片\机器图片\产品细节图片\封边机\NBC332 平轮\IMG_0122.JPG

  1. Пресс-группа (прижимные ролики)
  • Один ролик предварительного прижима и четыре прижимных ролика плотно прижимают кромку к поверхности.
  • Усилие на каждом прижимном ролики регулируется раздельно с пульта.


  1. Узел торцовки
  • Узел производит точную обрезку кромки заподлицо с краями детали спереди и сзади.
  • Узел оборудован двумя независимыми высокочастотными двигателями по 0.35 кВт, 200 Гц, 12000 об/мин с прямым приводом на пилы (105*3*22*24Z).
  • Линейная направляющая конструкция под углом в 45 градусов.


  1. Узел фрезеровки
  • 2 мотора (мощность: 0,55 кВт; частота: 200 Гц, скорость вращения: 12000 об/мин). 2 фрезы для прямой фрезеровки (радиусные фрезы R2);
  • Круглые копиры с высокой жесткостью;
  • Независимые патрубки отвода стружки в вытяжное устройство.




C:\Users\Administrator\Desktop\NB4J\IMG_0054.JPGE:\南兴\宣传资料\照片\机器图片\样本用照片\Links-3封边系列\_MG_5200.png

  1. Узел циклевки
  • Два циклевочных ножа с радиусом R2 (сверху и снизу) снимают тонкий слой кромки;
  • Удаляется кинетическая волна (мелкая рябь), остающаяся после фрез;
  • Устройство для обдува сжатым воздухом снизу и сверху удаляет стружки.

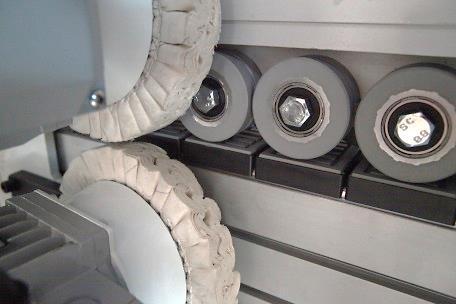

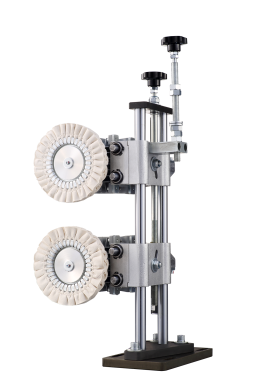

  1. Полировка
  • Полировка с помощью двух полировочных дисков это последний этап создания идеальной кромки, она делает кромку блестящей и удаляет остатки клея.

E:\南兴\宣传资料\照片\机器图片\样本用照片\Links-3封边系列\_MG_5214.pngE:\南兴\宣传资料\照片\机器图片\产品细节图片\封边机\NB4J,5j伊朗\IMG_0083.JPG

  1. Система смазки
  • Подача смазки на линейные подшипники узла торцовки.
  • Система смазки работает в ручном режиме.

  1. Удаление стружки и пыли.
  • Независимые всасывающие шланги (125мм) на рабочих узлах: черновая фрезеровка; чистовая фрезеровка; циклевка.
  • Эффективное удаление стружки и пыли из рабочих зон станка. Вытяжка поставляется отдельно.

  1. Безопасность.
  • Защита от раннего запуска детали. Специальное устройство блокирует подачу следующей детали до момента готовности станка к ее приему. Соблюдаются безопасные интервалы между деталями.
  • Определение толщины детали. Если толщина заготовки превышает установленную на пульте, транспортер сразу останавливается.
  • Кнопки аварийной остановки в разных концах станка для экстренной остановки.
  • Индикатор состояния станка показывает текущее состояние (не готов / работа / аварийный стоп).

  1. Дистанционный выключатель.
  • Выключатель позволяет оператору останавливать или запускать станок в любое время во время процесса, обеспечивающего максимальное удобство в процессе регулировки или тестирования станка.

  1. Крышка станка.
  • Крышка агрегатного отсека предотвращает перемещение пыли и стружки и обеспечивает безопасность оператора станка.
  • Губчатое сотовое покрытие внутренней части крышки помогает уменьшить шум.

  1. Пульт управления станком.
  • 7-дюймовый сенсорный экран. Интерфейс работы интуитивно понятен и прост, доступен для самостоятельного управления каждым узлом станка. Интерфейс на русском и английском языках.


  1. Электрооборудование.
  • Управление агрегатами с помощью программно-логических контроллеров.
  • Частотные преобразователи с  функцией торможения двигателя.
  • Устройство автоматического контроля фаз сети.
  • Удобная сборка в закрытых шкафах, надежные контакторы
  1. Энергосбережение.
  • Режим ожидания автоматически включается, когда машина перестает работать в течение определенного периода (в соответствии с временем установленным с пульта);
  • Температура клея снижается, чтобы предотвратить коксование клея, снижается скорость  вращения клеевого ролика для экономии энергии.





Nanxing Machinery Co., Ltd.  была основана в мае 1996 года.  Компания является ведущим производителем деревообрабатывающего оборудования в  Китае.Точность и надежность - основные характеристики станков NANXING. Благодаря этим качествам, бренд успешно работает на мировом рынке.
